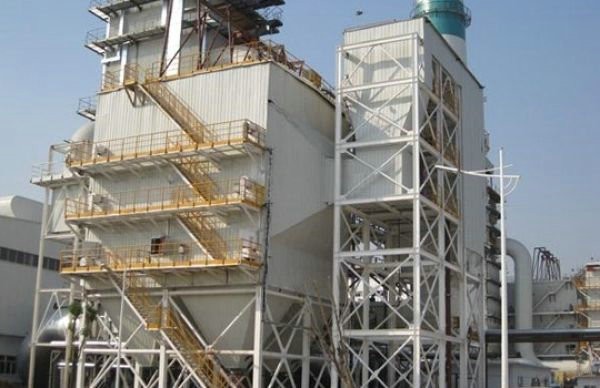

SCR脱硝设备

SCR系统一般由氨的储存系统、氨与空气混合系统、氨气喷入系统、反应器系统、省煤器旁路、SCR旁路、检测控制系统等组成。
液氨从液氨槽车由卸料压缩机送人液氨储槽,再经过蒸发槽蒸发为氨气后通过氨缓冲槽和输送管道进人锅炉区,通过与空气均匀混合后由分布导阀进入SCR反应器内部反应, SCR反应器设置于空气预热器前,氨气在SCR 反应器的上方,通过一种特殊的喷雾装置和烟气均匀分布混合,混合后烟气通过反应器内催化剂层进行还原反应。
SCR系统设计技术参数主要有反应器入口NOx 浓度、反应温度、反应器内空间速度或还原剂的停留时间、NH3 /NOx 摩尔比、NH3 的逃逸量、SCR系统的脱硝效率等。

氨储存、混合系统
每个SCR反应器的氨储存系统由一个氨储存罐,一个氨气/空气混合器,一台用于氨稀释的风机和阀门,氨蒸发器等组成。氨储存罐可以容纳15天使用的无水氨,可充 至85%的储罐体积,装有液面仪和温度显示仪。液氨汽化采用电加热的方式,同时保证氨气/空气混合器内的压力为350 kPa。 NH3 和烟气混合的均匀性和分散性是维持低NH3 逃逸水平的关键。为了保证烟气和氨气在烟道分散好、混合均匀,可以通过下面方式保证混合:在反应器前安装静态混合器;增加NH3 喷入的能量;增加喷点的数量和区域;改进喷射的分散性和方向;在NH3 喷入后的烟道中设置导流板;同时还应根据冷态流动模型试验结果和数学流动模型计算结果对喷氨系统的结构进行优化。

喷氨系统
喷氨系统根据锅炉负荷、反应器入口NOx 浓度、反应器出口NOx 浓度测量的反馈信号,控制 氨的喷入量。

反应器系统
SCR反应器采用固定床形式,催化剂为模块放置。反应器内的催化剂层数取决于所需的催化剂反应表面积。典型的布置方式是布置二至三层催化剂层。在最上一层催化剂层的上面,是一层无催化剂的整流层,其作用是保证烟气进入催化剂层时分布均匀。通常,在第三层催化剂下面还有一层备用空间,以便在催化剂活性降低时加入第四层催化剂层。在反应器催化剂层间设置吹灰装置,定时吹灰,吹扫时间30～120分钟,每周1～2次。如有必要,还应进行反应器内部的定期清理。反应器下设有灰斗,与电厂排灰系统相连,定时排灰。

省煤器和反应器旁路系统
在省煤器前和反应器之间设置旁路,称之为省煤器旁路。当锅炉负荷降低,烟气流量减少,进入反应器的烟气温度低于要求值时,旁路开通,向反应器导入高温烟气,提高反应器内的温度。此外,在反应器入口和出口间装有一个大的旁路,称之为反应器旁路。反应器旁路的作用是:锅炉负荷降低时使用。例如开机和停机时使用,低负荷时使用和季节性使用。以防止低温造成催化剂中毒及催化剂污染。所有SCR系统旁路的插板门均要保证零泄露。

催化剂
催化剂是电厂SCR工艺的核心,它约占其投资的l/3。为了使电站安全、经济运行,对SCR工 艺使用的催化剂应达到下列要求:
———低温度时在较宽温度范围具有较高的活性
———高选择性( SO2 向SO3 转换率和其他方面作用低即副反应少)
———对二氧化硫( SO2 ) 、卤族酸(HCl, HF)和碱金属(Na2O、K2O)和重金属(如As)具有化学 稳定性
———克服强烈温度波动的稳定性
———对于烟道压力损失小
———寿命长、成本低理想的催化剂应具有以下优点: 1. 高活性; 2.抗中毒能力强; 3. 好的机械强度和耐磨损性; 4. 有合适的工作温度区间。

SCR测量控制系统
反应温度控制在一定温度范围内,随反应温度提高,NOx 脱除率急剧增加,脱硝率达到最大值时,温度继续升高会使NH3 氧化而使脱硝率下降; 反应温度过低,烟气脱硝反应不充分,易产生NH3 的逃逸。 因此要对SCR系统入口烟气温度进行监测并通过调节省煤器旁路开度控制SCR 系统入口烟气温度 氨量控制 在NH3 /NOx 摩尔比小于1 时,随NH3 /NOx摩尔比增加,脱硝效率提高明显; NH3 投入量超过 需要量, NH3 会造成二次污染, 一般控制NH3 /NOx 摩尔比在1. 0左右。NH3 的流量控制阀调节 控制NH3 的流量,控制系统根据反应器入口NOx的浓度、烟气流量、反应器出口所要求NOx 的排放浓度和氨的逃逸浓度计算出氨的供给流量。
